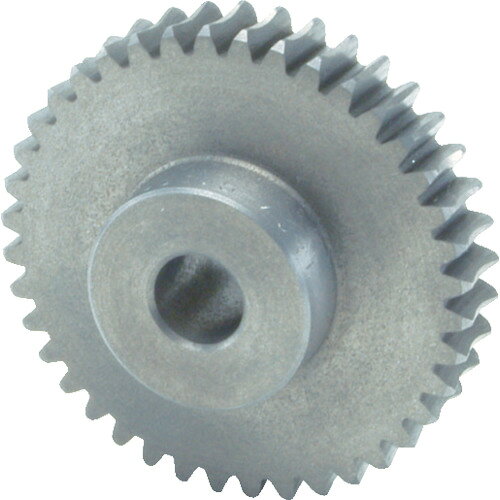

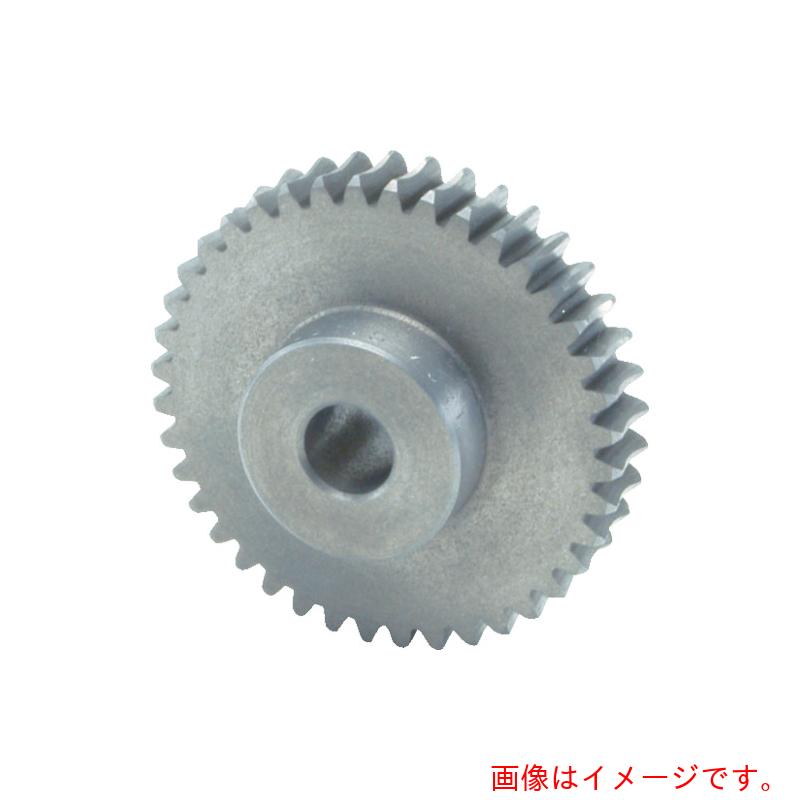

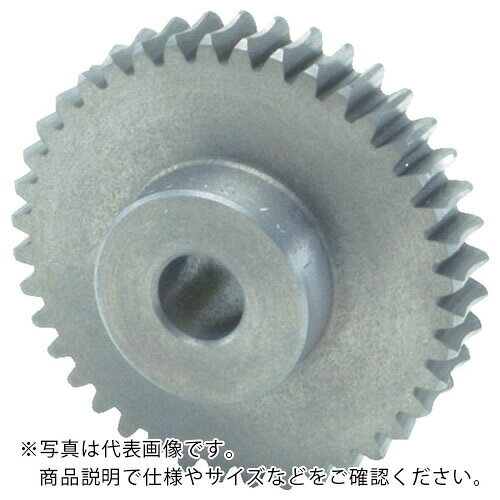

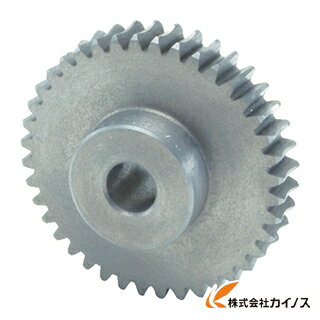

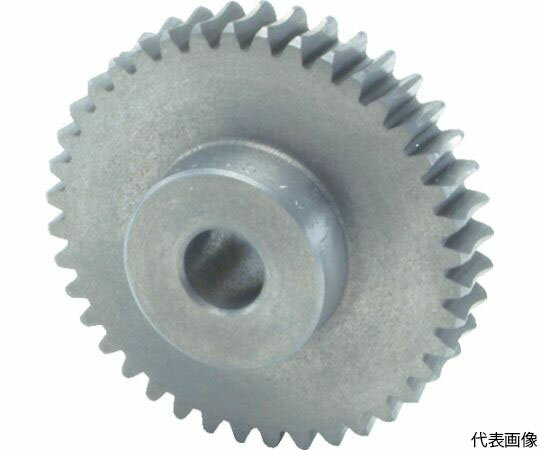

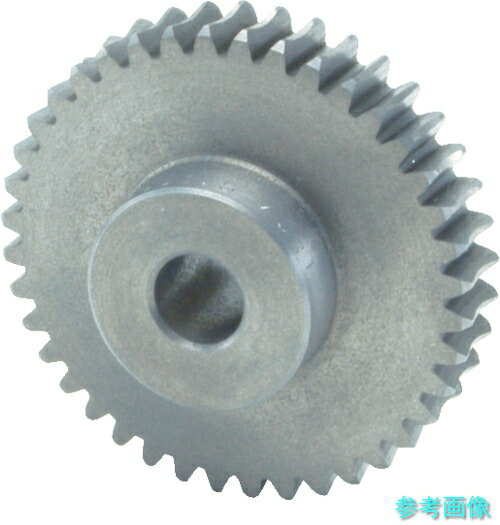

送料無料(沖縄・離島を除く)小原歯車工業 KHK ウォームホイール 特長 ウォームとはねじ歯車の一種です。 丸棒にねじを作ったものをウォーム、それに直角に噛み合う歯幅の薄いはすば歯車をウォームホイールといい、これらの組み合わせをウォームギヤといいます。 ウォームギヤはエレベーター、エスカレーター、ワイパー駆動装置など減速装置や位置決め機構などに使われます。 逆転できない点を利用して逆転防止歯車装置としても使用されます。 型式の見方 相手推奨歯車 SW型、SUW型 CG4-30R1 小原歯車工業 KHK※この画像は参考画像です。(実際とは多少異なる場合がございます。)

【メカトロ部品】【軸受・駆動機器・伝導部品】【歯車】特長：モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。用途：動力伝達用歯車。仕様：モジュール：4歯数：30穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：φ12.025減速比：30歯幅(mm)：35条数：1歯先円直径(mm)：φ130全長(mm)：52ボス径(mm)：φ60組立距離(mm)：91ボス長さ(mm)：17全長：52ボス径：60歯先円直径：130基準円直径：120.25歯幅：35ボス長さ(右)：17ねじれ方向：R歯車精度：KHKW002：4級圧力角：20°/14°30′熱処理：なし歯面仕上げ：なし歯切基準面：穴(H7)追加工可否：可能材質／仕上：鋳鉄（FC200）注意：1個の販売でありセット販売ではございません。　●代表画像について 商品によっては、代表画像を使用している場合がございます。 商品のカラー、サイズなどが異なる商品をイメージ画像として 使用させて頂いている場合がございます。 必ず、商品の品番と仕様をご確認のうえ、ご注文お願いいたいます。 　●北海道・沖縄・離島・一部地域の送料について 別途追加で送料がかかる場合がございます。 送料がかかる場合は、メールにて送料をご連絡させて頂き、 お客様にご了承頂いてからの手配となります。 　●お買上...

【メカトロ部品】【軸受・駆動機器・伝導部品】【歯車】特長：モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。用途：動力伝達用歯車。仕様：モジュール：4歯数：30穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：φ12.025減速比：30歯幅(mm)：35条数：1歯先円直径(mm)：φ130全長(mm)：52ボス径(mm)：φ60組立距離(mm)：91ボス長さ(mm)：17全長：52ボス径：60歯先円直径：130基準円直径：120.25歯幅：35ボス長さ(右)：17ねじれ方向：R歯車精度：KHKW002：4級圧力角：20°/14°30′熱処理：なし歯面仕上げ：なし歯切基準面：穴(H7)追加工可否：可能材質／仕上：鋳鉄（FC200）注意：1個の販売でありセット販売ではございません。　●代表画像について 商品によっては、代表画像を使用している場合がございます。 商品のカラー、サイズなどが異なる商品をイメージ画像として 使用させて頂いている場合がございます。 必ず、商品の品番と仕様をご確認のうえ、ご注文お願いいたいます。 　●北海道・沖縄・離島・一部地域の送料について 別途追加で送料がかかる場合がございます。 送料がかかる場合は、メールにて送料をご連絡させて頂き、 お客様にご了承頂いてからの手配となります。 　●お買上...

メーカー：小原歯車工業(株) 在庫状況：仕入先取寄せ品 納期：お支払い確認後、3営業日以内出荷予定（欠品時は早急にご連絡いたします。） 商品特長：●モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。 用途：●動力伝達用歯車。 仕様：●モジュール：4●歯数：30●穴径(mm)：φ20●歯形：並歯●形状：H1●基準円直径(mm)：φ12.025●減速比：30●歯幅(mm)：35●条数：1●歯先円直径(mm)：φ130●全長(mm)：52●ボス径(mm)：φ60●組立距離(mm)：91●ボス長さ(mm)：17●全長：52●ボス径：60●歯先円直径：130●基準円直径：120.25●歯幅：35●ボス長さ(右)：17●ねじれ方向：R●歯車精度：KHKW002：4級●圧力角：20°/14°30′●熱処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能 材質／仕上：●FC200

小原歯車工業 KHK CG4-30R1 CG ウォームホイール モジュール4【特長】・低価格で応用性のある一般普及タイプのウォームギヤです。【共通仕様】精度等級KHK W 002 4級歯車基準断面歯直角歯形並歯歯直角圧力角14°30´材料FC200熱処理-歯面硬度- 型式減速比歯軸直角モジュールm歯数相手条数ねじれ角ねじれ方向形状穴径AH7ボス径BCG4-30R13043013°42′RHB2060 型式基準直径Cのど径D歯先直径D歯幅Eボス長さF全長Gウェブ厚(H)リム径(I)組立距離JCG4-30R1120.25128130351752129691 型式歯面強さ許容トルク(N・m）バックラッシ(mm)質量(kg)30rpm時100rpm時300rpm時600rpm時900rpm時1200rpm時CG4-30R196.379.162.350.9--0.17〜0.372.52類似商品はこちら小原歯車工業 KHK CG4-40R1 CG 12,979円小原歯車工業 KHK CG4-50R1 CG 15,283円小原歯車工業 KHK CG4-60R1 CG 18,651円小原歯車工業 KHK CG4-20R2 CG 5,854円翌日出荷 小原歯車工業 KHK CG4-20R5,854円小原歯車工業 KHK CG6-30R1 CG 21,852円小原歯車工業 KHK CG5-30R1 CG 17,224円小原歯車工業 KHK CG3-30R2 CG 6,040円小原歯車工業 KHK CG2-30R2 CG 2,597円小原歯車工業 KHK CG1-60R1 CG 2,164円小原歯車工業 KHK CG1-100R1 CG3,662円小原歯車工業 KHK CG1-120R1 CG5,106円　

小原歯車工業【特長】■モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。【用途】■動力伝達用歯車。【仕様】■モジュール：m4■歯数：30■穴径(mm)：20■歯形：並歯■形状：H1■全長：52■ボス径：60■歯先円直径：130■基準円直径：120.25■歯幅：35■ボス長さ(右)：17■歯車精度：KHKW002：4級■圧力角：20°/14°30′■熱処理：なし■歯面仕上げ：なし■歯切基準面：穴(H7)■追加工可否：可能【材質・仕上】■FC200【注意事項】■1個の販売でありセット販売ではございません。

【代表画像 色/サイズ等注意】【ご注意】・商品画像はサイズ違いや色違いを含む代表画像(イメージ)を使用している商品がございます。　・モデルチェンジ等により仕様や色等の変更が生じる場合がございます。・画像の商品数と販売数は異なる場合がございます。(例：画像が2本でも販売は1本単位等)※販売単位が不明な場合は当店までお問い合わせくださ。商品画像とサイズ・色が違う等での返品・交換はお受けできませんので最終的な仕様等不明な点はメーカーHP等にてご確認くださいますよう、よろしくお願い致します。【メーカー】●小原歯車工業（株）【特長】●モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。【用途】●動力伝達用歯車。【仕様】●モジュール：m4●歯数：30●穴径(mm)：20●歯形：並歯●形状：H1●全長：52●ボス径：60●歯先円直径：130●基準円直径：120.25●歯幅：35●ボス長さ(右)：17●歯車精度：KHKW002：4級●圧力角：20°/14°30′●熱処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能【材質・仕上げ】●FC200【注意】●1個の販売でありセット販売ではございません。【質量】●3.175KG商品詳細はオレンジブックカタログ2025年の【2巻1286ページ】をご確認下さい。※紙カタログと電子...

メカトロ部品 軸受・駆動機器・伝導部品 歯車特長モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。用途動力伝達用歯車。仕様モジュール：4基準円直径(mm)：φ120.25歯幅(mm)：35穴径(mm)：φ20ねじれ方向：R全長(mm)：52歯数：30条数：1形状：HB組立距離：91減速比：30穴長さ：130ボス長さ：-ボス径：60ねじれ角：-3°42′タップ：-キー溝：-歯車精度：KHKW002：4級歯形：並歯圧力角：20°熱処理：なし歯面仕上げ：なし歯切基準面：穴(H7)追加工可否：可能材質／仕上FC200セット内容／付属品-注意-生産国日本メーカー小原歯車工業（株）

小原歯車工業（株）　メカトロ部品　軸受・駆動機器・伝導部品　歯車　ウォームギヤ【特長】●モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。【用途】●動力伝達用歯車。【仕様】●モジュール：4●歯数：30●穴径(mm)：φ20●歯形：並歯●形状：H1●基準円直径(mm)：φ12.025●減速比：30●歯幅(mm)：35●条数：1●歯先円直径(mm)：φ130●全長(mm)：52●ボス径(mm)：φ60●組立距離(mm)：91●ボス長さ(mm)：17●全長：52●ボス径：60●歯先円直径：130●基準円直径：120.25●歯幅：35●ボス長さ(右)：17●ねじれ方向：R【仕様2】●歯車精度：KHKW002：4級●圧力角：20°/14°30′●熱処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能【材質／仕上】●鋳鉄（FC200）【注意】●1個の販売でありセット販売ではございません。【原産国（名称）】日本【質量】3.175【質量単位】KG【メーカー名】小原歯車工業（株）【関連キーワード：ものづくりのがんばり屋楽天市場店　メカトロ部品　軸受・駆動機器・伝導部品　歯車　ウォームギヤ　KOHARA GEAR INDUSTRY CO.,LTD.　KHK　Gray Iron Worm Wheel　Mechatronics Parts　Bearings/Driving Equipments/Transmission PartsGearsWorm Gears】

商品画像はイメージ画像です。実際とは異なる場合がございます。 特徴 ■特徴 モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。 ■用途 動力伝達用歯車。 ■仕様 歯車精度：KHKW002：4級 圧力角：20°/14°30′ 熱処理：なし 歯面仕上げ：なし 歯切基準面：穴(H7) 追加工可否：可能 ■注意点 1個の販売でありセット販売ではございません。 仕様 入数 1点 CG430R1

【メカトロ部品】【軸受・駆動機器・伝導部品】【歯車】特長：モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。用途：動力伝達用歯車。仕様：モジュール：4歯数：30穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：φ12.025減速比：30歯幅(mm)：35条数：1歯先円直径(mm)：φ130全長(mm)：52ボス径(mm)：φ60組立距離(mm)：91ボス長さ(mm)：17全長：52ボス径：60歯先円直径：130基準円直径：120.25歯幅：35ボス長さ(右)：17ねじれ方向：R歯車精度：KHKW002：4級圧力角：20°/14°30′熱処理：なし歯面仕上げ：なし歯切基準面：穴(H7)追加工可否：可能材質／仕上：鋳鉄（FC200）注意：1個の販売でありセット販売ではございません。　●代表画像について 商品によっては、代表画像を使用している場合がございます。 商品のカラー、サイズなどが異なる商品をイメージ画像として 使用させて頂いている場合がございます。 必ず、商品の品番と仕様をご確認のうえ、ご注文お願いいたいます。 　●お買上げ明細書の廃止について 当店では、個人情報保護と環境保護の観点から同封を廃止しております。 お買上げ明細書が必要な場合は、備考欄に「お買上げ明細必要」と 記載お願いいたします。 当店からの出荷の...

あす楽対応！（弊社休業日除く正午までの受付）◆

【メーカー特長】 　低価格で応用性のある一般普及タイプのウォーム ギヤです。 材料を豊富に取り揃え、ウォームにはサビに強いSUS303、ホイールには軽量かつ、無潤滑でも使用できるMC ナイロンやポリアセタールの製品も用意してあります。用途に応じてお選びください。 ・精度等級 　　 KHK W 002 4級 ・歯車基準断面　　歯直角 ・歯型　　　　　　並歯 ・材料　　　　　　FC200 ・熱処理　　　　　なし ・表面処理　　　　なし ・歯面仕上げ　　　切削 ・歯研基準面　　　穴(H7) ・追加工　　　　　可能

特長 ●モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。 用途 ●動力伝達用歯車。 仕様 ●モジュール：4 ●歯数：30 ●穴径(mm)：φ20 ●歯形：並歯 ●形状：H1 ●基準円直径(mm)：φ12.025 ●減速比：30 ●歯幅(mm)：35 ●条数：1 ●歯先円直径(mm)：φ130 ●全長(mm)：52 ●ボス径(mm)：φ60 ●組立距離(mm)：91 ●ボス長さ(mm)：17 ●全長：52 ●ボス径：60 ●歯先円直径：130 ●基準円直径：120.25 ●歯幅：35 ●ボス長さ(右)：17 ●ねじれ方向：R ●歯車精度：KHKW002：4級 ●圧力角：20°/14°30′ ●熱処理：なし ●歯面仕上げ：なし ●歯切基準面：穴(H7) ●追加工可否：可能 材質 ●鋳鉄（FC200） 質量・質量単位 ●3.175kg 注意事項 ●1個の販売でありセット販売ではございません。 【メーカー名】小原歯車工業（株） 【メーカー品番】CG4-30R1

画像は代表画像です！ご購入時は商品説明等ご確認ください！　納期目安　（メーカーに在庫がある場合）13:30までにご注文の場合約2〜3日後出荷(土日祝日を除く）※表示の納期目安はあくまで目安ですのでお約束ではありません。具体的納期は都度お問い合わせください。お取り寄せ品です！ご注文後[商品欠品]及び[商品完売(廃番)]が発生する場合がございます。あらかじめご了承の上ご注文お願いいたします！またご注文の数量、お届け先によって別途送料が発生する場合がございます。その場合当店よりご連絡させていただきますのでご対応お願いいたします。商品未発送の状況でもメーカーによってはキャンセル不可となり場合もございますのでご了承の上ご注文お願いいたします。※記載の商品画像はイメージ（代表）画像ですので画像だけの情報のみでご購入はお控え頂き、必ず記載内容をご確認下さい。・特長●モジュールや歯数を豊富に取り揃えた低価格で、汎用性がある一般普及タイプのウォームホイールです。・用途●動力伝達用歯車。・仕様●モジュール：4●歯数：30●穴径(mm)：φ20●歯形：並歯●形状：H1●基準円直径(mm)：φ12.025●減速比：30●歯幅(mm)：35●条数：1●歯先円直径(mm)：φ130●全長(mm)：52●ボス径(mm)：φ60●組立距離(mm)：91●ボス長...

●モジュールや歯数を豊富に取り揃えた汎用性がある一般普及タイプのウォームホイールです。●減速比：30●歯直角モジュールm：4●歯数：30●相手条数：1●ねじれ角：3°42′●ねじれ方向：R●形状：HB●穴径AH7：20●ボス径B：60●基準円直径C：120.25●のど径D：128●歯先円直径D'：130●歯幅E：35●ボス長さF：17●全長G：52●ウェブ厚（H）：12●リム径（I）：96●組立距離J：91●歯面強さ許容トルク（N・m）30rpm時：96.3●歯面強さ許容トルク（N・m）100rpm時：79.1●歯面強さ許容トルク（N・m）300rpm時：62.3●歯面強さ許容トルク（N・m）600rpm時：50.9●バックラッシ（mm）：0.17〜0.37●質量（kg）：2.52

工具、道具●モジュールや歯数を豊富に取り揃えた、汎用性がある一般普及タイプのウォームホイールです。●動力伝達用歯車。●モジュール：m4●歯数：30●穴径（mm）：20●歯形：並歯●形状：H1●全長：52●ボス径：60●歯先円直径：130●基準円直径：120.25●歯幅：35●ボス長さ（右）：17●歯車精度：KHKW002：4級●圧力角：20°/14°30′●熱処理：なし●歯面仕上げ：なし●歯切基準面：穴（H7）●追加工可否：可能●材質／仕上：FC200●注意：1個の販売でありセット販売ではございません。●原産国：日本●コード番号：856-6535
