【DIY、工具】【道具、工具】【その他道具、工具】特長：・HG-VCR方式を採用した高精度、高剛性ステージです。・標準型、対称型があり左右対称が構成できます。・送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。・クランプ方式は板クランプ、操作側クランプがあります。・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 仕様：・ステージ面（mm）：70X70・クランプ方式：操作側板クランプ・操作部取付位置：サイド・移動機構/送り方式：MHS4-6.5FP（ファインピッチマイクロ）・移動量（mm）：±3・移動量/ツマミ1回転（mm）：0.1・目量（mm）：マイクロメータ式0.002・感度（mm）：0.001・移動ガイド：HG-VCR（V溝とクロスローラ）・移動精度HV（mm）：真直度（水平・垂直）0.001・移動精度YP：ヨーイング15sec、ピッチング25sec・許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール　1500N・cm・モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm・平行度（mm）：0.03・運動の平行度（mm）：0.014・XY直交度（mm）：0.01・耐荷重（N）：239.1・重量：1.2kg・材質：ステンレス・付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4　●メーカー取...

納期：【取寄品 キャンセル不可 出荷：約5−9日 土日祝除く】※送料無料対象商品のみのご注文で送料無料になります。（沖縄・一部離島等は対象外となります）送料有料の商品と同時にご注文の場合は送料が発生いたします。ご了承ください。▼こちらの商品に関するご注意事項━━━━━━━━━━━━━北海道・沖縄・離島への配送は行っておりません。こちらの商品は代引きでの発送が出来ないため、お支払い方法の変更をお願いする場合がございます。

仕様 サイズ カラー 重量 材質 入数 1点 LD7042S82

【特長】 ●HG-VCR方式を採用した高精度、高剛性ステージです。 ●標準型、対称型があり左右対称が構成できます。 ●送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。 ●クランプ方式は板クランプ、操作側クランプがあります。 ●カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 【仕様】 ●ステージ面（mm）：70X70 ●クランプ方式：操作側板クランプ ●操作部取付位置：サイド ●移動機構/送り方式：MHS4-6.5FP（ファインピッチマイクロ） ●移動量（mm）：±3 ●移動量/ツマミ1回転（mm）：0.1 ●目量（mm）：マイクロメータ式0.002 ●感度（mm）：0.001 ●移動ガイド：HG-VCR（V溝とクロスローラ） ●移動精度HV（mm）：真直度（水平・垂直）0.001 ●移動精度YP：ヨーイング15sec、ピッチング25sec ●許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール　1500N・cm ●モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm ●平行度（mm）：0.03 ●運動の平行度（mm）：0.014 ●XY直交度（mm）：0.01 ●耐荷重（N）：239.1 ●重量：1.2kg ●材質：ステンレス ●付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4 ●JAN：4589937511521

【特長】 ●HG-VCR方式を採用した高精度、高剛性ステージです。 ●標準型、対称型があり左右対称が構成できます。 ●送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。 ●クランプ方式は板クランプ、操作側クランプがあります。 ●カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 【仕様】 ●ステージ面（mm）：70X70 ●クランプ方式：操作側板クランプ ●操作部取付位置：サイド ●移動機構/送り方式：MHS4-6.5FP（ファインピッチマイクロ） ●移動量（mm）：±3 ●移動量/ツマミ1回転（mm）：0.1 ●目量（mm）：マイクロメータ式0.002 ●感度（mm）：0.001 ●移動ガイド：HG-VCR（V溝とクロスローラ） ●移動精度HV（mm）：真直度（水平・垂直）0.001 ●移動精度YP：ヨーイング15sec、ピッチング25sec ●許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール　1500N・cm ●モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm ●平行度（mm）：0.03 ●運動の平行度（mm）：0.014 ●XY直交度（mm）：0.01 ●耐荷重（N）：239.1 ●重量：1.2kg ●材質：ステンレス ●付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4 ●JAN：4589937511521

【DIY、工具】【道具、工具】【その他道具、工具】特長：・HG-VCR方式を採用した高精度、高剛性ステージです。・標準型、対称型があり左右対称が構成できます。・送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。・クランプ方式は板クランプ、操作側クランプがあります。・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 仕様：・ステージ面（mm）：70X70・クランプ方式：操作側板クランプ・操作部取付位置：サイド・移動機構/送り方式：MHS4-6.5FP（ファインピッチマイクロ）・移動量（mm）：±3・移動量/ツマミ1回転（mm）：0.1・目量（mm）：マイクロメータ式0.002・感度（mm）：0.001・移動ガイド：HG-VCR（V溝とクロスローラ）・移動精度HV（mm）：真直度（水平・垂直）0.001・移動精度YP：ヨーイング15sec、ピッチング25sec・許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール　1500N・cm・モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm・平行度（mm）：0.03・運動の平行度（mm）：0.014・XY直交度（mm）：0.01・耐荷重（N）：239.1・重量：1.2kg・材質：ステンレス・付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4　●メーカー取...

【DIY、工具】【道具、工具】【その他道具、工具】特長：・HG-VCR方式を採用した高精度、高剛性ステージです。・標準型、対称型があり左右対称が構成できます。・送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。・クランプ方式は板クランプ、操作側クランプがあります。・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 仕様：・ステージ面（mm）：70X70・クランプ方式：操作側板クランプ・操作部取付位置：サイド・移動機構/送り方式：MHS4-6.5FP（ファインピッチマイクロ）・移動量（mm）：±3・移動量/ツマミ1回転（mm）：0.1・目量（mm）：マイクロメータ式0.002・感度（mm）：0.001・移動ガイド：HG-VCR（V溝とクロスローラ）・移動精度HV（mm）：真直度（水平・垂直）0.001・移動精度YP：ヨーイング15sec、ピッチング25sec・許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール　1500N・cm・モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm・平行度（mm）：0.03・運動の平行度（mm）：0.014・XY直交度（mm）：0.01・耐荷重（N）：239.1・重量：1.2kg・材質：ステンレス・付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4　●メーカー取...

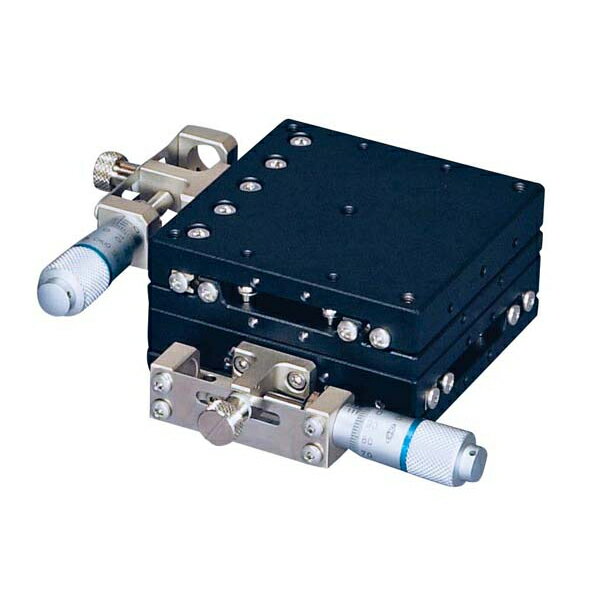

中央精機型番LD-7042-S8-2 特徴【特長】 HG-VCR方式を採用した高精度、高剛性ステージです。 標準型、対称型があり左右対称が構成できます。 送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。 クランプ方式は板クランプ、操作側クランプがあります。 カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 【仕様】 ステージ面（mm）：70X70 クランプ方式：操作側板クランプ 操作部取付位置：サイド 移動機構/送り方式：MHS4-6.5FP（ファインピッチマイクロ） 移動量（mm）：±3 移動量/ツマミ1回転（mm）：0.1 目量（mm）：マイクロメータ式0.002 感度（mm）：0.001 移動ガイド：HG-VCR（V溝とクロスローラ） 移動精度HV（mm）：真直度（水平・垂直）0.001 移動精度YP：ヨーイング15sec、ピッチング25sec 許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール　1500N・cm モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm 平行度（mm）：0.03 運動の平行度（mm）：0.014 XY直交度（mm）：0.01 耐荷重（N）：239.1 備考受注生産のため受注後キャンセル不可

分析・特殊機器/光学・ルーペ製品2/その他光学機器中央精機 ハイグレード　X・Yステージ（70×70）　標準型 1個●独自に開発したV溝とクロスローラー｢HG-VCR方式｣を採用した高精度、高剛性ステージです。●質量：1.2kg●耐荷重：239.1N●移動量：±3mm●ステージ面：70mm×70mm●目量：0.01mm●材質：ステンレス●操作側板クランプ●操作部：サイド●ファインピッチマイクロ●標準型

中央精機型番LD-7042-S8-2 商品説明 用途 注意書き
