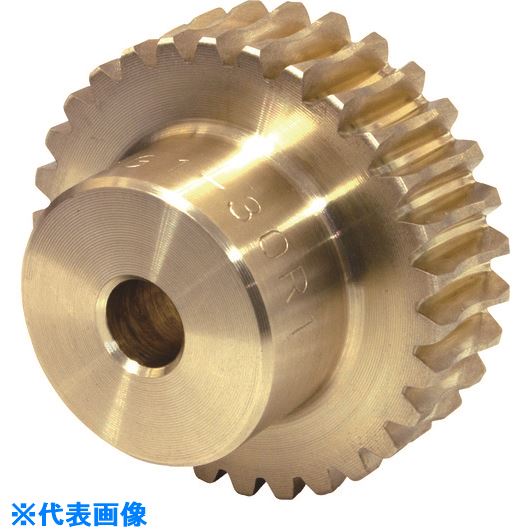

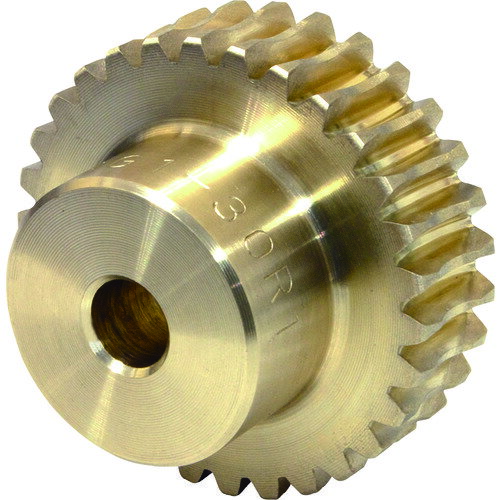

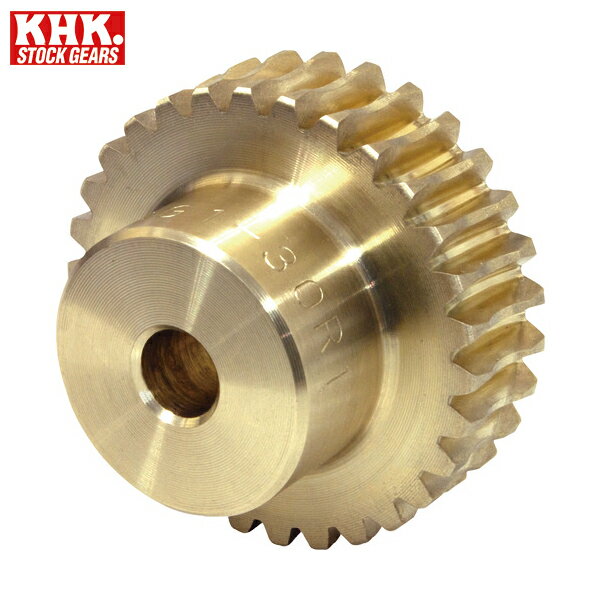

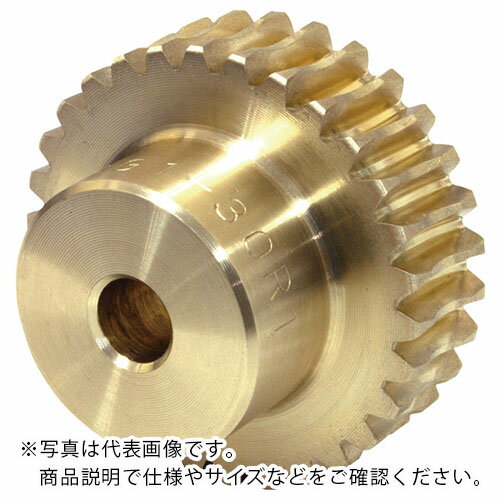

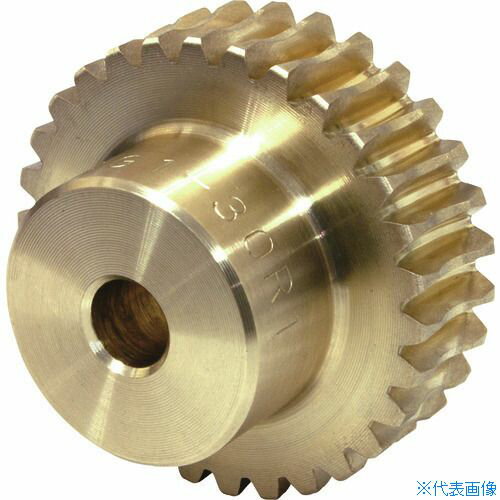

小原歯車工業 ウォームホイールi納期や在庫状況をお問合せの際は下記の商品コードをお伝えください商品コードts_1274530特長耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。品揃えも豊富です。用途動力伝達用歯車。商品スペック仕様・規格モジュール：3歯数：20穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：60減速比：10歯幅(mm)：25条数：2歯先円直径(mm)：69全長(mm)：43ボス径(mm)：50組立距離(mm)：52ボス長さ(mm)：18全長：43ボス径：50歯先円直径：69基準円直径：60歯幅：25ボス長さ(右)：18ねじれ方向：R歯車精度：KHK W 002：2級表面処理：なし圧力角：20°歯面仕上げ：なし歯切基準面：穴(H7)熱処理：なし追加工可否：可能材質／仕上アルミニウム青鋼鋳物2種（CAC702）注意事項1個の販売でありセット販売ではございません。※画像は代表画像です。色・仕様は型番により異なります。KHK ウォームホイール を見るその他 ウォームホイール を見る関連キーワード：KHK / 小原歯車工業 / ウォームホイール / SC7940

送料無料(沖縄・離島を除く)小原歯車工業 KHK ウォームホイール 特長 ウォームとはねじ歯車の一種です。 丸棒にねじを作ったものをウォーム、それに直角に噛み合う歯幅の薄いはすば歯車をウォームホイールといい、これらの組み合わせをウォームギヤといいます。 ウォームギヤはエレベーター、エスカレーター、ワイパー駆動装置など減速装置や位置決め機構などに使われます。 逆転できない点を利用して逆転防止歯車装置としても使用されます。 型式の見方 相手推奨歯車 KWG型、SWG型 AG3-20R2 小原歯車工業 KHK※この画像は参考画像です。(実際とは多少異なる場合がございます。)

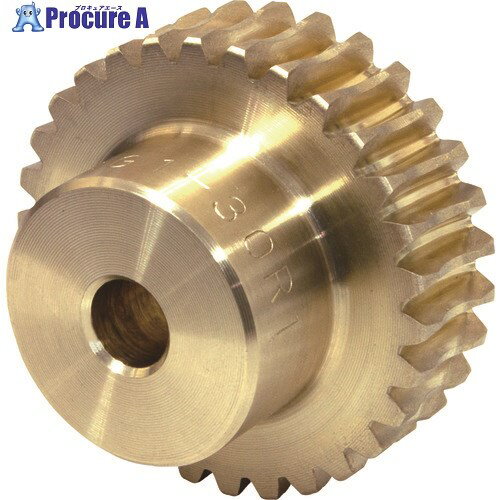

メカトロ部品 軸受・駆動機器・伝導部品メーカー名小原歯車工業（株）プラス名称 KHK商品名KHK　ウォームホイールAG3−20R2型式AG320R2メーカー希望小売価格【税抜】17700円(税抜)オレンジブック年　ページ発注コード127-4530JANコード1特長●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。用途●動力伝達用歯車。仕様●モジュール：3●歯数：20●穴径(mm)：φ20●歯形：並歯●形状：H1●基準円直径(mm)：φ60●減速比：10●歯幅(mm)：25●条数：2●歯先円直径(mm)：φ69●全長(mm)：43●ボス径(mm)：φ50●組立距離(mm)：52●ボス長さ(mm)：18●全長：43●ボス径：50●歯先円直径：69●基準円直径：60●歯幅：25●ボス長さ(右)：18●ねじれ方向：R●歯車精度：KHK W 002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能材質●アルミニウム青鋼鋳物2種（CAC702）セット内容／付属品注意●1個の販売でありセット販売ではございません。原産国日本重量0KG納期目安当日〜2営業日以内に発送 ※欠品時別途連絡

メーカー：小原歯車工業(株) 在庫状況：仕入先取寄せ品 納期：お支払い確認後、3営業日以内出荷予定（欠品時は早急にご連絡いたします。） 商品特長：●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。 用途：●動力伝達用歯車。 仕様：●モジュール：3●歯数：20●穴径(mm)：φ20●歯形：並歯●形状：H1●基準円直径(mm)：60●減速比：10●歯幅(mm)：25●条数：2●歯先円直径(mm)：69●全長(mm)：43●ボス径(mm)：50●組立距離(mm)：52●ボス長さ(mm)：18●全長：43●ボス径：50●歯先円直径：69●基準円直径：60●歯幅：25●ボス長さ(右)：18●ねじれ方向：R●歯車精度：KHK W 002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能 材質／仕上：●CAC702

小原歯車工業 ウォームホイールi納期や在庫状況をお問合せの際は下記の商品コードをお伝えください商品コードts_1274530特長耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。品揃えも豊富です。用途動力伝達用歯車。商品スペック仕様・規格モジュール：3歯数：20穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：60減速比：10歯幅(mm)：25条数：2歯先円直径(mm)：69全長(mm)：43ボス径(mm)：50組立距離(mm)：52ボス長さ(mm)：18全長：43ボス径：50歯先円直径：69基準円直径：60歯幅：25ボス長さ(右)：18ねじれ方向：R歯車精度：KHK W 002：2級表面処理：なし圧力角：20°歯面仕上げ：なし歯切基準面：穴(H7)熱処理：なし追加工可否：可能材質／仕上アルミニウム青鋼鋳物2種（CAC702）注意事項1個の販売でありセット販売ではございません。※画像は代表画像です。色・仕様は型番により異なります。KHK ウォームホイール を見るその他 ウォームホイール を見る関連キーワード：KHK / 小原歯車工業 / ウォームホイール / SC7940

メカトロ部品/歯車>商品名：KHK ウォームホイールAG3−20R2KHK コードNo: AG3-20R2オレンジブック発注コード：127-4530JANコード： 特徴●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。用途●動力伝達用歯車。仕様●モジュール：3●歯数：20●穴径(mm)：φ20●歯形：並歯●形状：H1●基準円直径(mm)：60●減速比：10●歯幅(mm)：25●条数：2●歯先円直径(mm)：69●全長(mm)：43●ボス径(mm)：50●組立距離(mm)：52●ボス長さ(mm)：18●全長：43●ボス径：50●歯先円直径：69●基準円直径：60●歯幅：25●ボス長さ(右)：18●ねじれ方向：R仕様2●歯車精度：KHK W 002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能材質/仕上げ●CAC702セット内容・付属品-注意事項●1個の販売でありセット販売ではございません。

小原歯車工業【特長】■耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。■品揃えも豊富です。【用途】■動力伝達用歯車。【仕様】■モジュール：m3■歯数：20■穴径(mm)：20■歯形：並歯■形状：H1■全長：43■ボス径：50■歯先円直径：69■基準円直径：60■歯幅：25■ボス長さ(右)：18■歯車精度：KHK W 002：2級■表面処理：なし■圧力角：20°■歯面仕上げ：なし■歯切基準面：穴(H7)■熱処理：なし■追加工可否：可能【材質・仕上】■CAC702【注意事項】■1個の販売でありセット販売ではございません。

小原歯車工業 歯車オレンジブック トラスコ中山　TRUSCOKHK ウォームホイールAG3−20R2 〔品番:AG320R2〕[ 注番:1274530]特長●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。用途●動力伝達用歯車。仕様●モジュール：3●歯数：20●穴径(mm)：φ20●歯形：並歯●形状：H1●基準円直径(mm)：φ60●減速比：10●歯幅(mm)：25●条数：2●歯先円直径(mm)：φ69●全長(mm)：43●ボス径(mm)：φ50●組立距離(mm)：52●ボス長さ(mm)：18●全長：43●ボス径：50●歯先円直径：69●基準円直径：60●歯幅：25●ボス長さ(右)：18●ねじれ方向：R仕様2●歯車精度：KHK W 002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能材質/仕上●アルミニウム青鋼鋳物2種（CAC702）セット内容/付属品注意●1個の販売でありセット販売ではございません。原産国（名称）日本JANコード本体質量0.75kgオレンジブック トラスコ中山　TRUSCOKHK ウォームホイールAG3−20R2 〔品番:AG320R2〕[注番:1274530][本体質量：0.75kg]《包装時基本サイズ：85×85×47》〔包装時質量：1kg〕分類》メカトロ部品》軸受・駆動機器・伝導部品》歯車☆納期情報：仕入れ先通常在庫品 (欠品の場合有り)

小原歯車工業 歯車オレンジブック トラスコ中山　TRUSCOKHK ウォームホイールAG3−20R2 〔品番:AG320R2〕[ 注番:1274530]特長●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。用途●動力伝達用歯車。仕様●モジュール：3●歯数：20●穴径(mm)：φ20●歯形：並歯●形状：H1●基準円直径(mm)：φ60●減速比：10●歯幅(mm)：25●条数：2●歯先円直径(mm)：φ69●全長(mm)：43●ボス径(mm)：φ50●組立距離(mm)：52●ボス長さ(mm)：18●全長：43●ボス径：50●歯先円直径：69●基準円直径：60●歯幅：25●ボス長さ(右)：18●ねじれ方向：R仕様2●歯車精度：KHK W 002：2級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能材質/仕上●アルミニウム青鋼鋳物2種（CAC702）セット内容/付属品注意●1個の販売でありセット販売ではございません。原産国（名称）日本JANコード本体質量0.75kgオレンジブック トラスコ中山　TRUSCOKHK ウォームホイールAG3−20R2 〔品番:AG320R2〕[注番:1274530][本体質量：0.75kg]《包装時基本サイズ：85×85×47》〔包装時質量：1kg〕分類》メカトロ部品》軸受・駆動機器・伝導部品》歯車☆納期情報：仕入れ先通常在庫品 (欠品の場合有り)

【条件付送料無料】【メカトロ部品】【軸受・駆動機器・伝導部品】【歯車】特長：耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。品揃えも豊富です。用途：動力伝達用歯車。仕様：モジュール：3歯数：20穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：φ60減速比：10歯幅(mm)：25条数：2歯先円直径(mm)：φ69全長(mm)：43ボス径(mm)：φ50組立距離(mm)：52ボス長さ(mm)：18全長：43ボス径：50歯先円直径：69基準円直径：60歯幅：25ボス長さ(右)：18ねじれ方向：R歯車精度：KHK W 002：2級表面処理：なし圧力角：20°歯面仕上げ：なし歯切基準面：穴(H7)熱処理：なし追加工可否：可能材質／仕上：アルミニウム青鋼鋳物2種（CAC702）注意：1個の販売でありセット販売ではございません。　●代表画像について 商品によっては、代表画像を使用している場合がございます。 商品のカラー、サイズなどが異なる商品をイメージ画像として 使用させて頂いている場合がございます。 必ず、商品の品番と仕様をご確認のうえ、ご注文お願いいたいます。 　●北海道・沖縄・離島・一部地域の送料について 別途追加で送料がかかる場合がございます。 送料がかかる場合は、メールにて送料をご連絡させて頂き、 お客様にご了承頂いてからの手配と...

小原歯車工業 KHK AG3-20R2 AG ウォームホイール モジュール3【特長】・ウォームを軸に取り付ける手間がなく、軸部を追加工することで直接軸受にセットできます。【共通仕様】精度等級KHK W 002 2級歯車基準断面軸直角歯形並歯歯直角圧力角20°材料CAC702 (旧JIS表示AlBC2)熱処理-歯面硬度- 型式減速比軸直角モジュールm歯数相手条数ねじれ角ねじれ方向形状穴径AH7ボス径BAG3-20R21032027°46′RH12050 型式基準直径Cのど径D歯先直径D歯幅Eボス長さF全長Gウェブ厚(H)リム径(I)組立距離JAG3-20R2606669251843--52 型式歯面強さ許容トルク(N・m）バックラッシ(mm)質量(kg)30rpm時100rpm時300rpm時600rpm時900rpm時1200rpm時1800rpm時AG3-20R258.746.935.128.424.522.218.50.16〜0.290.75類似商品はこちら小原歯車工業 KHK AG3-20R1 AG 17,133円小原歯車工業 KHK AG3-30R2 AG 20,695円小原歯車工業 KHK AG3-30R1 AG 20,695円小原歯車工業 KHK AG3-60R1 AG 46,756円小原歯車工業 KHK AG2-20R1 AG 7,622円小原歯車工業 KHK AG4-20R2 AG 31,927円小原歯車工業 KHK AG4-20R1 AG 31,927円小原歯車工業 KHK AG5-20R1 AG 37,730円小原歯車工業 KHK AG6-20R1 AG 58,561円小原歯車工業KHK AG1-20R1 AG 2,830円翌日出荷 小原歯車工業 KHK AG3-50R37,062円翌日出荷 小原歯車工業 K...

小原歯車工業 ウォームホイールi納期や在庫状況をお問合せの際は下記の商品コードをお伝えください商品コードts_1274530特長耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。品揃えも豊富です。用途動力伝達用歯車。商品スペック仕様・規格モジュール：3歯数：20穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：60減速比：10歯幅(mm)：25条数：2歯先円直径(mm)：69全長(mm)：43ボス径(mm)：50組立距離(mm)：52ボス長さ(mm)：18全長：43ボス径：50歯先円直径：69基準円直径：60歯幅：25ボス長さ(右)：18ねじれ方向：R歯車精度：KHK W 002：2級表面処理：なし圧力角：20°歯面仕上げ：なし歯切基準面：穴(H7)熱処理：なし追加工可否：可能材質／仕上アルミニウム青鋼鋳物2種（CAC702）注意事項1個の販売でありセット販売ではございません。※画像は代表画像です。色・仕様は型番により異なります。KHK ウォームホイール を見るその他 ウォームホイール を見る関連キーワード：KHK / 小原歯車工業 / ウォームホイール / SC7940

【メーカー特長】 　ウォームを軸に取り付ける手間がなく、軸受取り付け部分を加工することにより、軸ウォームとしてご利用いただけます。また、SWGウォームに比べて、ピッチ円直径が小さいため、（KWG2以上）コンパクトな設計ができ、ウォームギヤの効率もより高くなります。 ・精度等級 　　 KHK W 002 2級 ・歯車基準断面　　軸直角 ・歯型　　　　　　並歯 ・歯直角圧力角　　20° ・ねじれ角　　　　45° ・材料　　　　　　CAC702(AlBC2) H4,H5形状ボス部FC200 ・熱処理　　　　　なし ・表面処理　　　　なし ・歯面仕上げ　　　切削 ・歯研基準面　　　穴(H7) ・追加工　　　　　可能

商品画像はイメージ画像です。実際とは異なる場合がございます。 特徴 ■特徴 耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。 品揃えも豊富です。 ■用途 動力伝達用歯車。 ■仕様 歯車精度：KHK W 002：2級表面処理：なし 圧力角：20° 歯面仕上げ：なし 歯切基準面：穴(H7) 熱処理：なし 追加工可否：可能 ■注意点 1個の販売でありセット販売ではございません。 仕様 入数 1点 AG320R2

【条件付送料無料】【メカトロ部品】【軸受・駆動機器・伝導部品】【歯車】特長：耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。品揃えも豊富です。用途：動力伝達用歯車。仕様：モジュール：3歯数：20穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：φ60減速比：10歯幅(mm)：25条数：2歯先円直径(mm)：φ69全長(mm)：43ボス径(mm)：φ50組立距離(mm)：52ボス長さ(mm)：18全長：43ボス径：50歯先円直径：69基準円直径：60歯幅：25ボス長さ(右)：18ねじれ方向：R歯車精度：KHK W 002：2級表面処理：なし圧力角：20°歯面仕上げ：なし歯切基準面：穴(H7)熱処理：なし追加工可否：可能材質／仕上：アルミニウム青鋼鋳物2種（CAC702）注意：1個の販売でありセット販売ではございません。　●代表画像について 商品によっては、代表画像を使用している場合がございます。 商品のカラー、サイズなどが異なる商品をイメージ画像として 使用させて頂いている場合がございます。 必ず、商品の品番と仕様をご確認のうえ、ご注文お願いいたいます。 　●北海道・沖縄・離島・一部地域の送料について 別途追加で送料がかかる場合がございます。 送料がかかる場合は、メールにて送料をご連絡させて頂き、 お客様にご了承頂いてからの手配と...

小原歯車工業（株） 歯車《メーカー》小原歯車工業（株）《品番》AG3-20R2《特長》●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。●品揃えも豊富です。《用途》●動力伝達用歯車。《仕様》●モジュール:3●歯数:20●穴径(mm):φ20●歯形:並歯●形状:H1●基準円直径(mm):φ60●減速比:10●歯幅(mm):25●条数:2●歯先円直径(mm):φ69●全長(mm):43●ボス径(mm):φ50●組立距離(mm):52●ボス長さ(mm):18●全長:43●ボス径:50●歯先円直径:69●基準円直径:60●歯幅:25●ボス長さ(右):18●ねじれ方向:R《仕様2》●歯車精度:KHK W 002:2級●表面処理:なし●圧力角:20°●歯面仕上げ:なし●歯切基準面:穴(H7)●熱処理:なし●追加工可否:可能《原産国（名称）》日本《材質／仕上》●アルミニウム青鋼鋳物2種（CAC702）《セット内容／付属品》《注意》●1個の販売でありセット販売ではございません。《JANコード》《本体質量》0.75kgKHK　ウォームホイールAG3−20R2〔品番：AG3-20R2〕[注番:1274530][本体質量：0.75kg]《包装時基本サイズ：85.00×85.00×47.00》〔包装時質量：0.75kg〕分類》メカトロ部品》軸受・駆動機器・伝導部品》歯車☆納期情報：取寄管理コード(006) メーカー直送品 (欠品の場合有り)

あす楽対応！（弊社休業日除く正午までの受付）◆

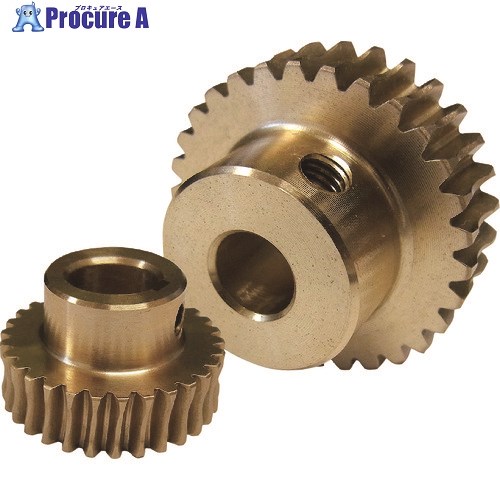

メカトロ部品 軸受・駆動機器・伝導部品メーカー名小原歯車工業（株）プラス名称 KHK商品名KHK　ウォームホイールAG3−20R2J20型式AG320R2J20メーカー希望小売価格【税抜】21280円(税抜)オレンジブック年　ページ発注コード210-2656JANコード1特長●本製品は受託加工品のため、注文後3日でメーカー完成いたします。●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。用途●動力伝達用歯車仕様●モジュール：3●穴径(mm)：φ20●形状：H1K●キー溝：6×2.8●タップ：M5●タップ位置：9●基準円直径d(mm)：60●歯車精度：KHK W002 2級相当材質セット内容／付属品注意●1個の販売でありセット販売ではございません。原産国日本重量納期目安お取寄品（10〜15営業日）※欠品時別途連絡

【条件付送料無料】【メカトロ部品】【軸受・駆動機器・伝導部品】【歯車】特長：耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。品揃えも豊富です。用途：動力伝達用歯車。仕様：モジュール：3歯数：20穴径(mm)：φ20歯形：並歯形状：H1基準円直径(mm)：φ60減速比：10歯幅(mm)：25条数：2歯先円直径(mm)：φ69全長(mm)：43ボス径(mm)：φ50組立距離(mm)：52ボス長さ(mm)：18全長：43ボス径：50歯先円直径：69基準円直径：60歯幅：25ボス長さ(右)：18ねじれ方向：R歯車精度：KHK W 002：2級表面処理：なし圧力角：20°歯面仕上げ：なし歯切基準面：穴(H7)熱処理：なし追加工可否：可能材質／仕上：アルミニウム青鋼鋳物2種（CAC702）注意：1個の販売でありセット販売ではございません。　●代表画像について 商品によっては、代表画像を使用している場合がございます。 商品のカラー、サイズなどが異なる商品をイメージ画像として 使用させて頂いている場合がございます。 必ず、商品の品番と仕様をご確認のうえ、ご注文お願いいたいます。 　●お買上げ明細書の廃止について 当店では、個人情報保護と環境保護の観点から同封を廃止しております。 お買上げ明細書が必要な場合は、備考欄に「お買上げ明細必要」と 記載お願いいたします...

小原歯車工業（株） 歯車《メーカー》小原歯車工業（株）《品番》AG3-20R2J20《特長》●本製品は受託加工品のため、注文後3日でメーカー完成いたします。●耐摩耗性に優れたアルミニウム青銅製のウォームホイールです。《用途》●動力伝達用歯車《仕様》●モジュール:3●穴径(mm):φ20●形状:H1K●キー溝:6×2.8●タップ:M5●タップ位置:9●基準円直径d(mm):60《仕様2》●歯車精度:KHK W002 2級相当《原産国（名称）》日本《材質／仕上》《セット内容／付属品》《注意》●1個の販売でありセット販売ではございません。《JANコード》《本体質量》0.75kg※こちらの商品は送料無料対象外です。※「送料無料」と表示されても別途送料が必要となりますのでご注意ください。KHK　ウォームホイールAG3−20R2J20〔品番：AG3-20R2J20〕[注番:2102656][本体質量：0.75kg]《包装時基本サイズ：××》〔包装時質量：〕分類》メカトロ部品》軸受・駆動機器・伝導部品》歯車☆納期情報：取寄管理コード(005) メーカー直送品 (欠品の場合有り)
