【物件対応用　スライド蝶番】105°開き/19mmかぶせ/35φ 別売品 ●オリンピアシリーズ マウンティングプレート（取付座金） ●丸皿タッピンねじ 3.5×15NI ダンバー付、キャッチなし　が別にございます

【151-D26/19T】【151-26/19T】【151-C26/19T】【仕　様】 ●扉の三次元調整ができます（前後＋3/−0.5 mm、かぶせ量〔左右〕＋2/−4 mm、上下±2 mm〔別売の151シリーズ座金で調整〕）。 ●105。開き ●最大19 mmかぶせ（出荷時：17 mmかぶせ） ●カップ径φ35　掘込深さ12 mm推奨扉厚14〜 20 mm 【別売品】 ●151シリーズ マウンティングプレート(座金)（取付座金） ●151シリーズ 85°開き止めパーツ151-85 【推奨ねじ】 ●呼び径3.5皿頭、または丸皿頭のタッピンねじ、もしくは木ねじ 材料: 鋼 仕上: ニッケルめっき

金物・建築資材 建築金物 建築蝶番 スガツネ工業（株）メーカー名スガツネ工業（株）プラス名称 SUGATSUNE商品名SUGATSUNE　（160029849）151−C26／19T／スライドヒンジ型式151C2619Tメーカー希望小売価格【税抜】190円(税抜)オレンジブック年　ページ発注コード225-1959JANコード4510932165464特長●軸が外に露出しない多軸構造の丁番です。用途仕様●扉の三次元調整（前後＋3／−0.5mm、かぶせ量〔左右〕＋2／−4mm、上下±2mm〔別売の151シリーズ座金で調整〕）材質セット内容／付属品注意●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。原産国中国重量納期目安お取寄品（3〜5営業日）※欠品時別途連絡

メーカー:スガツネ工業, 発売日:

座金は別売りです。商品詳細 メーカー スガツネ工業 / LAMP 商品名 スライド丁番151 全かぶせ(最大19mm※出荷時17mm) 品番 151-C26-19T 仕様 キャッチつき 開き角度 105度開き カップ径 φ35mm 堀込深さ 12mm 推奨扉厚 14-20mm 材料 鋼 特長 扉の三次元調整ができます（前後+3/-0.5mm、かぶせ量〔左右〕+2/-4mm、上下±2mm〔別売の151シリーズ座金で調整〕） ご注意 本商品は「スライド丁番本体のみ」の販売です。マウンティングプレート(座金)は別売りです。 ダンパー内臓仕様と、キャッチなし・キャッチ付仕様との併用は推奨しません。取付ビス付属ニッケル＋丸皿タッピングネジ 3.5×16 151型 スライド丁番シリーズ インセット仕様 151-26/0Tキャッチなし 151-C26/0Tキャッチ付 151-D26/0Tダンパー内蔵 151型 スライド丁番シリーズ 半かぶせ仕様 151-26/10Tキャッチなし 151-C26/10Tキャッチ付 151-D26/10Tダンパー内蔵 151型 スライド丁番シリーズ 全かぶせ仕様 151-26/19Tキャッチなし 151-C26/19Tキャッチ付 151-D26/19Tダンパー内蔵 151型 スライド丁番用座金150-P4W-32TH※0mm座金 150-P6W-32TH※0mm座金 150-P4W-32TH＋2※2mm座金 150-P4W-32TH＋4※4mm座金 ※0mm座金はインセット丁番には使用できません。151型 ...

LAMP ワンタッチスライド丁番151-C26/19T　カップ径Φ35全かぶせ　キャッチ付【3A2】スガツネ(LAMP)のワンタッチスライド丁番「151-C26/19T」です。 105°開き。最大19mmかぶせ。 ●扉の三次元調整ができます。（前後+3/-0.5mm、かぶせ量[左右]+2/-4mm、上下±2mm[別売の151シリーズ座金で調整]） 【仕様】キャッチ付 【材料】鋼 【仕上】ニッケルめっき 【適応かぶせ量】全かぶせ　最大19mmかぶせ（出荷時：17mmかぶせ） 【カップ径】Φ35 【掘込深さ】12mm 【推奨扉厚】14〜20mm 【推奨ねじ】呼び径3.5皿頭／丸皿頭のタッピンねじ／木ねじ ※取付の際は、以下の別売マウンティングプレート（取付座金）「151シリーズ」をお買い求めください。 　⇛151シリーズ　マウンティングプレート ◎リプレで取り扱っているスライド丁番の一覧を、下記ページでご確認いただけます。 　⇛LAMP（スガツネ）スライド丁番まとめ

オリジナルのターン・ロック方式を採用。上から押込むだけでスムーズに装着。作業効率も上がります。前後・上下・左右の調整ねじを天面に集約。ドライバー1本で3次元の位置調整ができます。カップ寸法：φ35mm×深さ11mm　推奨扉厚：15〜20mm材質：銅　仕上げ：ニッケルメッキ前後調整：+1.5mm〜-2.5mm、上下調整：±2.5mm、かぶせ量（左右調整）：+0mm、-4mm※取付座金、取付けビスは別売となります。

スガツネ工業ワンタッチ式・・・座にヒンジ本体を押し付けるだけで簡単に設置できます。また、取り外しもレバー操作で簡単に外せます。 「キャッチ付き（一定角度から手を放すと自動で閉まるバネ機構付）」と「キャッチなし」が別商品となっていますので、お買い求めの際はご注意ください。 ヒンジ本体、座（360-P6WT）、ビス付

SUGATSUNE スガツネ工業 LAMP ランプ 建築金物 家具金物 建具 部品 パーツ 金具 金物 スライド丁番 丁番 キャッチ付 最大19mmかぶせ 扉 ドア キャビネット 家具 シンプル※image photo 105度開き 最大19mmかぶせ（出荷時：17mmかぶせ） カップ径φ35掘込深さ12mm推奨扉厚14〜20mm 取付座金151シリーズ 【仕様】 ●扉の三次元調整ができます（前後＋3/−0.5mm、かぶせ量〔左右〕＋2/−4mm、上下±2mm〔別売の151シリーズ座金で調整〕）。 【注意】 ●ダンパー内蔵仕様と、キャッチなし・キャッチ付仕様との併用は推奨しません。 【別売品】 ●151シリーズマウンティングプレート（取付座金） ●151シリーズ85度開き止めパーツ 【推奨ねじ】 ●呼び径3.5皿頭、または丸皿頭のタッピンねじ、もしくは木ねじ 写真はスライド丁番本体と別売のマウンティングプレート150-P4W32THとの組み合わせです。 【カット量（C）とかぶせ量（E）の関係】表-1 カット量（C）：3：4：5 かぶせ量（E）：15：16：17 表1は標準仕様（マウンティングプレート0mm厚使用）です。 かぶせ量調整ねじを回したり、マウンティングプレート（4mm厚）を使用することで、かぶせ量を最大8mm少なくできます。 【オープニングクリアランス（O.C.）目地代】 扉開閉時に扉先端と扉吊...

SUGATSUNE スガツネ工業 LAMP ランプ 建築金物 家具金物 建具 部品 パーツ 金具 金物 スライド丁番 丁番 キャッチ付 最大19mmかぶせ 扉 ドア キャビネット 家具 シンプル※image photo 105度開き 最大19mmかぶせ（出荷時：17mmかぶせ） カップ径φ35掘込深さ12mm推奨扉厚14〜20mm 取付座金151シリーズ 【仕様】 ●扉の三次元調整ができます（前後＋3/−0.5mm、かぶせ量〔左右〕＋2/−4mm、上下±2mm〔別売の151シリーズ座金で調整〕）。 【注意】 ●ダンパー内蔵仕様と、キャッチなし・キャッチ付仕様との併用は推奨しません。 【別売品】 ●151シリーズマウンティングプレート（取付座金） ●151シリーズ85度開き止めパーツ 【推奨ねじ】 ●呼び径3.5皿頭、または丸皿頭のタッピンねじ、もしくは木ねじ 写真はスライド丁番本体と別売のマウンティングプレート150-P4W32THとの組み合わせです。 【カット量（C）とかぶせ量（E）の関係】表-1 カット量（C）：3：4：5 かぶせ量（E）：15：16：17 表1は標準仕様（マウンティングプレート0mm厚使用）です。 かぶせ量調整ねじを回したり、マウンティングプレート（4mm厚）を使用することで、かぶせ量を最大8mm少なくできます。 【オープニングクリアランス（O.C.）目地代】 扉開閉時に扉先端と扉吊...

■取付ビスは別売りです■ 開き角度 仕様 入数 105度開き キャッチ付 1 取付図/軌跡図/扉加工はこちら

LAMP ワンタッチスライド丁番230-C26/19T　カップ径Φ35全かぶせ　キャッチ付スガツネ(LAMP)のワンタッチスライド丁番「230-C26/19T」です。 105°開き。19mmかぶせ。 ●扉の三次元調整ができます。（前後±2.5mm、上下±3mm、かぶせ[左右]+0mm、-4mm） 【仕様】キャッチ付 【材料】鋼 【仕上】ニッケルめっき 【質量】70.9g 【適応かぶせ量】全かぶせ　15〜19mm（カット量5mmの時） 【カップ径】Φ35 【掘込深さ】11mm 【推奨扉厚】15〜20mm 【推奨ねじ】呼び径3.5皿頭／丸皿頭のタッピンねじ／木ねじ ※取付の際は、以下の別売マウンティングプレート（取付座金）「230シリーズ」をお買い求めください。 　⇛3つ穴タイプ「230-P4W-30T」 　⇛4つ穴タイプ「230-P6WT」 ◎リプレで取り扱っているスライド丁番の一覧を、下記ページでご確認いただけます。 　⇛LAMP（スガツネ）スライド丁番まとめ

●230シリーズ全カブセ、キャッチ付き丁番です。 ●別売の座金：230-P4W-30T または 230-P6WT ◆取付ビスは必要に応じて別売の 丸皿ネジ φ3.5×16mm を注文ください。

SUGATSUNE スガツネ工業 LAMP ランプ 建築金物 家具金物 部品 金具 金物 スライド丁番 オリンピア 丁番 ソフトクローズ キャッチ付き 19mmかぶせ 扉 キャビネット シンプルスガツネ工業 (LAMP) 全カブセ キャッチ付き丁番 製品情報 メーカー： スガツネ工業 (LAMP) 品番： 360-C26/19T 適応かぶせ量： 15?19mm（カット量5mmの時） カップ径： φ35mm 掘込深さ： 11mm 推奨扉厚： 15?20mm 仕様： キャッチ付き・全カブセ 材質／仕上 材料： 鋼 仕上げ： ニッケルめっき 付属品 取付ビス（ニッケル＋丸皿タッピングネジ 3.5×16） ご注意 座金は別売りです。別途お買い求めください。

スガツネ工業(株)●ダンパー機能付はスピードを5段階で調節できます。●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。●各種産業機器用。●全長(mm)：なし●幅(mm)：57●厚さ(mm)：なし●D2(mm)：なし●ねじ穴数：2●穴径(mm)：4●木ねじ入数：なし●長さ(mm)：63.9●高さ(mm)：19.8●開き角度：105度●推奨扉厚(mm)：15〜20●キャッチ：あり●扉の三次元調整機能：前後+1.5mm、-2.5mm、上下±2.5mm、かぶせ(左右)+0mm、-4mm●鋼リニューアルに伴い、パッケージ・内容等予告なく変更する場合がございます。予めご了承ください。広告文責：楽天グループ株式会社050-5212-8316

納期：【取寄品 キャンセル不可 出荷：約2−6日 土日祝除く】ダンパー機能付はスピードを5段階で調節できます。オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。各種産業機器用。全長(mm)：なし幅(mm)：57厚さ(mm)：なしD2(mm)：なしねじ穴数：2穴径(mm)：4木ねじ入数：なし長さ(mm)：63.9開き角度：105°高さ(mm)：19.8推奨扉厚(mm)：15〜20扉の三次元調整機能：前後＋1.5mm、−2.5mm、上下±2.5mm、かぶせ（左右）＋0mm、−4mm鋼取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。製造国:日本トラスコ発注コード:195-6902

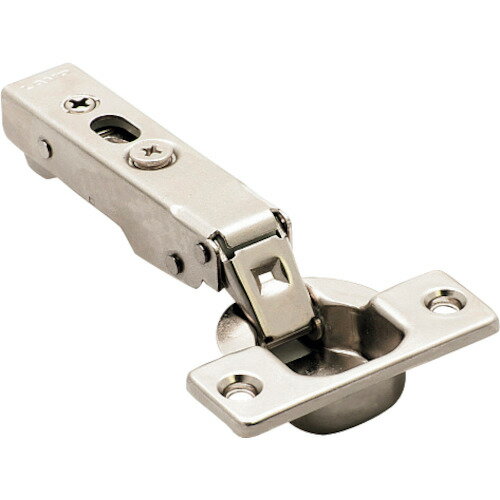

金物・建築資材 建築金物メーカー名スガツネ工業（株）プラス名称 SUGATSUNE商品名SUGATSUNE　（160026832）360−C26−19Tラプコン搭載　オリンピア　スライドヒンジ型式360C2619Tメーカー希望小売価格【税抜】370円(税抜)オレンジブック2025年　2 0706ページ発注コード195-6902JANコード4510932140256特長●ダンパー機能付はスピードを5段階で調節できます。●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。用途●各種産業機器用。仕様●全長(mm)：なし●幅(mm)：57●厚さ(mm)：なし●ねじ穴数：2●穴径(mm)：4●D2(mm)：なし●開き角度(°)：105●木ねじ入数：なし●キャッチ：あり●長さ(mm)：63.9●高さ(mm)：19.8●推奨扉厚(mm)：15〜20●扉の三次元調整機能：前後＋1.5mm、−2.5mm、上下±2.5mm、かぶせ（左右）＋0mm、−4mm材質●鋼セット内容／付属品注意●取り付けには別売のマウンティングプレートが必要です。●別途ご注文ください。原産国中国重量68G納期目安当日〜2営業日以内に発送 ※欠品時別途連絡

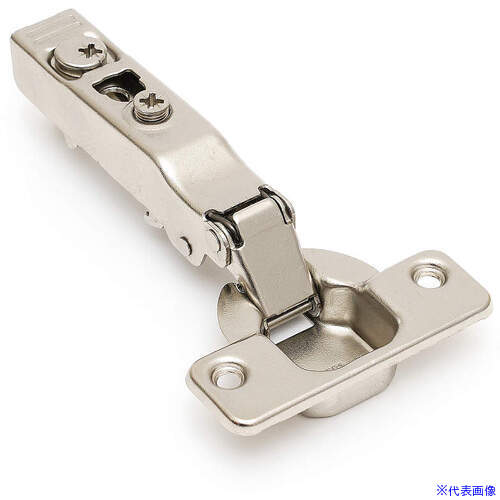

スガツネ工業 建築蝶番オレンジブック トラスコ中山　TRUSCOSUGATSUNE (160029849)151-C26/19T/スライドヒンジ 〔品番:151C2619T〕[ 注番:2251959]特長●軸が外に露出しない多軸構造の丁番です。仕様仕様2●扉の三次元調整（前後＋3／−0.5mm、かぶせ量〔左右〕＋2／−4mm、上下±2mm〔別売の151シリーズ座金で調整〕）材質/仕上セット内容/付属品注意●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。原産国（名称）中国JANコード4510932165464本体質量710gオレンジブック トラスコ中山　TRUSCOSUGATSUNE (160029849)151-C26/19T/スライドヒンジ 〔品番:151C2619T〕[注番:2251959][本体質量：710g]分類》金物・建築資材》建築金物》建築蝶番☆納期情報：メーカー取り寄品（弊社より発送）

スガツネ工業 建築蝶番オレンジブック トラスコ中山　TRUSCOSUGATSUNE (160029849)151-C26/19T/スライドヒンジ 〔品番:151C2619T〕[ 注番:2251959]特長●軸が外に露出しない多軸構造の丁番です。仕様仕様2●扉の三次元調整（前後＋3／−0.5mm、かぶせ量〔左右〕＋2／−4mm、上下±2mm〔別売の151シリーズ座金で調整〕）材質/仕上セット内容/付属品注意●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。原産国（名称）中国JANコード4510932165464本体質量710gオレンジブック トラスコ中山　TRUSCOSUGATSUNE (160029849)151-C26/19T/スライドヒンジ 〔品番:151C2619T〕[注番:2251959][本体質量：710g]分類》金物・建築資材》建築金物》建築蝶番☆納期情報：メーカー取り寄品（弊社より発送）

適応かぶせ量/15〜19mm（カット量5mmの時）・カップ径φ35/掘込深さ11mm 推奨扉厚15〜20mmキャッチ付き・全カブセ・35カップ商品詳細 メーカー スガツネ工業 (LAMP) 適応かぶせ量 15〜19mm（カット量5mmの時） カップ径φ35 掘込深さ11mm 推奨扉厚15〜20mm 品番 360-C26/19T 仕様 キャッチ付き・全カブセ 材料 鋼 仕上げ ニッケルめっき ※ご注意※ 座金は別売りです。別途お買い求め下さい。 取付ビス付属 ニッケル＋丸皿タッピングネジ 3.5×16360丁番シリーズ (ダンパー内蔵タイプ) 360-D26-0T(35φインセット) 360-D26-9T(35φ半カブセ) 360-D26-14T(35φ14mmカブセ) 360-D26-19T(35φ全カブセ) H360-D26-0T(40φインセット) H360-D26-16T(40φ半カブセ) H360-D26-26T(40φ全カブセ) 360丁番シリーズ (キャッチなし) 360-26-0T(35φインセット) 360-26-9T(35φ半カブセ) 360-26-14T(35φ14mmカブセ) 360-26-19T(35φ全カブセ) H360-26-0T(40φインセット) H360-26-16T(40φ半カブセ) H360-26-26T(40φ全カブセ) 360丁番シリーズ (キャッチあり) 360-C26-0T(35φインセット) 360-C26-9T(35φ半カブセ) 360-C26-14T(35φ14mmカブセ) 360-C26-19T(35φ全カブセ) H360-C26-0T(40φインセット) H360-C26-16T(40φ半カブセ) H360-C26-26T(40φ全カブセ)...
