【DIY、工具】【道具、工具】【その他道具、工具】特長：・HG-VCR方式を採用した高精度、高剛性ステージです。・標準型、対称型があり左右対称が構成できます。・送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。・クランプ方式は板クランプ、操作側クランプがあります。・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 仕様：・ステージ面（mm）：70X70・クランプ方式：板クランプ・操作部取付位置：センター・移動機構/送り方式：CMH-13RM（標準マイクロメータ）・移動量（mm）：±6.5・移動量/ツマミ1回転（mm）：0.5・目量（mm）：マイクロメータ式0.01・感度（mm）：0.003・移動ガイド：HG-VCR（V溝とクロスローラ）・移動精度HV（mm）：真直度（水平・垂直）0.001・移動精度YP：ヨーイング15sec、ピッチング25sec・許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール1500N・cm・モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm・平行度（mm）：0.03・運動の平行度（mm）：0.014・XY直交度（mm）：0.01・耐荷重（N）：239.1・重量：1.2kg・材質：ステンレス・付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4　●メーカー取寄商品につい...

未掲載品やオプション部品もお取り扱いしてます！【画像はイメージです】【納期について】発送日が配送予定を超える場合は、別途メールや問合せフォームにてご相談いたします。★数量・大口割引も受付中！お問い合わせください。 ■ハイグレードXYステージ LD-7042-CR1の特長 HG-VCR方式を採用した高精度、高剛性ステージです 送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります クランプ方式は板クランプ、操作側クランプがあります カメラ、センサ、ワークなどの精密位置決め用途に広く利用可能 ステージ面：70×70mm クランプ方式：板クランプ 操作部取付位置：センター 移動機構/送り方式：CMH-13RM（標準マイクロメータ） 移動量：±6.5mm 移動量/ツマミ1回転：0.5mm 目量：マイクロメータ式0.01mm 感度：0.003mm 移動ガイド：HG-VCR（V溝とクロスローラ） 移動精度HV：真直度（水平・垂直）0.001mm 移動精度YP：ヨーイング15sec、ピッチング25sec 許容モーメント(N・cm)：ヨー　1500、ピッチ　1500、ロール　1500 モーメント剛性(sec/N・cm)：ヨー剛性 0.08、ピッチ剛性 0.06、ロール剛性 0.06 平行度：0.030mm 運動の平行度：0.014mm XY直交度：0.010mm 耐荷重：239.1N（24.4kgf） 付属品：検査合格証、六角穴付ボルト...

納期：【取寄品 キャンセル不可 出荷：約5−9日 土日祝除く】※送料無料対象商品のみのご注文で送料無料になります。（沖縄・一部離島等は対象外となります）送料有料の商品と同時にご注文の場合は送料が発生いたします。ご了承ください。▼こちらの商品に関するご注意事項━━━━━━━━━━━━━北海道・沖縄・離島への配送は行っておりません。こちらの商品は代引きでの発送が出来ないため、お支払い方法の変更をお願いする場合がございます。

仕様 サイズ カラー 重量 材質 入数 1点 LD7042CR1

【特長】 ●HG-VCR方式を採用した高精度、高剛性ステージです。 ●標準型、対称型があり左右対称が構成できます。 ●送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。 ●クランプ方式は板クランプ、操作側クランプがあります。 ●カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 【仕様】 ●ステージ面（mm）：70X70 ●クランプ方式：板クランプ ●操作部取付位置：センター ●移動機構/送り方式：CMH-13RM（標準マイクロメータ） ●移動量（mm）：±6.5 ●移動量/ツマミ1回転（mm）：0.5 ●目量（mm）：マイクロメータ式0.01 ●感度（mm）：0.003 ●移動ガイド：HG-VCR（V溝とクロスローラ） ●移動精度HV（mm）：真直度（水平・垂直）0.001 ●移動精度YP：ヨーイング15sec、ピッチング25sec ●許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール1500N・cm ●モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm ●平行度（mm）：0.03 ●運動の平行度（mm）：0.014 ●XY直交度（mm）：0.01 ●耐荷重（N）：239.1 ●重量：1.2kg ●材質：ステンレス ●付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4 ●JAN：4589937511415

【特長】 ●HG-VCR方式を採用した高精度、高剛性ステージです。 ●標準型、対称型があり左右対称が構成できます。 ●送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。 ●クランプ方式は板クランプ、操作側クランプがあります。 ●カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 【仕様】 ●ステージ面（mm）：70X70 ●クランプ方式：板クランプ ●操作部取付位置：センター ●移動機構/送り方式：CMH-13RM（標準マイクロメータ） ●移動量（mm）：±6.5 ●移動量/ツマミ1回転（mm）：0.5 ●目量（mm）：マイクロメータ式0.01 ●感度（mm）：0.003 ●移動ガイド：HG-VCR（V溝とクロスローラ） ●移動精度HV（mm）：真直度（水平・垂直）0.001 ●移動精度YP：ヨーイング15sec、ピッチング25sec ●許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール1500N・cm ●モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm ●平行度（mm）：0.03 ●運動の平行度（mm）：0.014 ●XY直交度（mm）：0.01 ●耐荷重（N）：239.1 ●重量：1.2kg ●材質：ステンレス ●付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4 ●JAN：4589937511415

【DIY、工具】【道具、工具】【その他道具、工具】特長：・HG-VCR方式を採用した高精度、高剛性ステージです。・標準型、対称型があり左右対称が構成できます。・送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。・クランプ方式は板クランプ、操作側クランプがあります。・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 仕様：・ステージ面（mm）：70X70・クランプ方式：板クランプ・操作部取付位置：センター・移動機構/送り方式：CMH-13RM（標準マイクロメータ）・移動量（mm）：±6.5・移動量/ツマミ1回転（mm）：0.5・目量（mm）：マイクロメータ式0.01・感度（mm）：0.003・移動ガイド：HG-VCR（V溝とクロスローラ）・移動精度HV（mm）：真直度（水平・垂直）0.001・移動精度YP：ヨーイング15sec、ピッチング25sec・許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール1500N・cm・モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm・平行度（mm）：0.03・運動の平行度（mm）：0.014・XY直交度（mm）：0.01・耐荷重（N）：239.1・重量：1.2kg・材質：ステンレス・付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4　●メーカー取寄商品につい...

【DIY、工具】【道具、工具】【その他道具、工具】特長：・HG-VCR方式を採用した高精度、高剛性ステージです。・標準型、対称型があり左右対称が構成できます。・送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。・クランプ方式は板クランプ、操作側クランプがあります。・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 仕様：・ステージ面（mm）：70X70・クランプ方式：板クランプ・操作部取付位置：センター・移動機構/送り方式：CMH-13RM（標準マイクロメータ）・移動量（mm）：±6.5・移動量/ツマミ1回転（mm）：0.5・目量（mm）：マイクロメータ式0.01・感度（mm）：0.003・移動ガイド：HG-VCR（V溝とクロスローラ）・移動精度HV（mm）：真直度（水平・垂直）0.001・移動精度YP：ヨーイング15sec、ピッチング25sec・許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール1500N・cm・モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm・平行度（mm）：0.03・運動の平行度（mm）：0.014・XY直交度（mm）：0.01・耐荷重（N）：239.1・重量：1.2kg・材質：ステンレス・付属品：検査合格証、六角穴付ボルト（本体固定用）M4X4　●メーカー取寄商品につい...

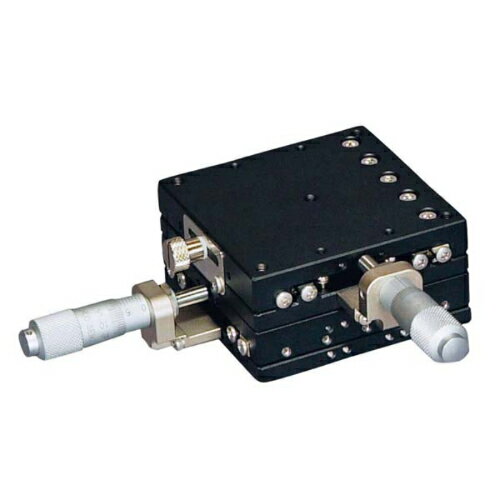

中央精機型番LD-7042-CR1 特徴【特長】 HG-VCR方式を採用した高精度、高剛性ステージです。 標準型、対称型があり左右対称が構成できます。 送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。 クランプ方式は板クランプ、操作側クランプがあります。 カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。 【仕様】 ステージ面（mm）：70X70 クランプ方式：板クランプ 操作部取付位置：センター 移動機構/送り方式：CMH-13RM（標準マイクロメータ） 移動量（mm）：±6.5 移動量/ツマミ1回転（mm）：0.5 目量（mm）：マイクロメータ式0.01 感度（mm）：0.003 移動ガイド：HG-VCR（V溝とクロスローラ） 移動精度HV（mm）：真直度（水平・垂直）0.001 移動精度YP：ヨーイング15sec、ピッチング25sec 許容モーメント：ヨー　1500N・cm、ピッチ　1500N・cm、ロール1500N・cm モーメント剛性：ヨー剛性0.08sec/N・cm、ピッチ剛性0.06sec/N・cm、ロール剛性0.06sec/N・cm 平行度（mm）：0.03 運動の平行度（mm）：0.014 XY直交度（mm）：0.01 耐荷重（N）：239.1 備考受注生産のため受注後キャンセル不可

分析・特殊機器/光学・ルーペ製品2/その他光学機器中央精機 ハイグレード　X・Yステージ（70×70）　対称型 1個●独自に開発したV溝とクロスローラー｢HG-VCR方式｣を採用した高精度、高剛性ステージです。●質量：1.2kg●耐荷重：239.1N●移動量：±6.5mm●ステージ面：70mm×70mm●目量：0.01mm●材質：ステンレス●操作部：センター●標準マイクロ●対称型
